[Airflow] - 에어플로우의 기초개념 및 장단점

* 참고 : Apache Airflow 기반의 데이터파이프라인 도서, Airflow documentation



1. Airflow란?

---

• Apache Airflow는 초기 에어비엔비(Airfbnb) 엔지니어링 팀에서 개발한 워크플로우 오픈소스 플랫폼

* 워크플로우란: 의존성을 연결된 작업(Task)들의 집합

ex:) ETL의 경우 Extractaction > Transformation > Loading 의 작업의 흐름



• 프로그래밍 방식으로 워크플로우를 작성, 예약 및 모니터링

2. Airflow 기본 구성 및 작동 원리

---

1) Airflow Key Concept

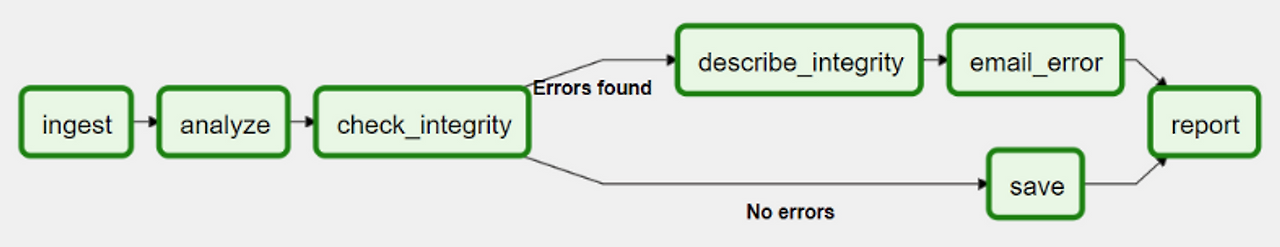

a.DAG(Directed Acyclic Graph)

• 단어 뜻 그대로 순환하지 않는 그래프, DAG(대그)라고 부름
• 반복이나 순환을 허용하지 않음
• 순차적으로 작업(task)이 이루어지며, 순환 실행을 방지하기 때문에 매우 중요함
• → 논리적 오류는 교착상태(deadlock)로 이어짐



b.Operator

• Operator(Task)를 정의하는데 사용
• Operator Type
  • Action Operators
    • 기능이나 명령을 실행하는 오퍼레이터
    • 실제 연산을 수행, 데이터 추출 및 프로세싱
    • (참고) 내장 Operators는 BashOperator, PythonOperator, EmailOperator
      • 이외의 오퍼레이터는 공식 document 참고
  • Transfer Operater
    • 하나의 시스템을 다른 시스템으로 옮김(데이터를 Source에서 Destination으로 전송등)
    • 예를 들어, Presto에서 MySQL로 데이터를 전송하는데에 사용
  • Sensor Operators
    • 조건이 만족할 때까지 기다렸다가, 조건이 충족되면 다음 Task를 실행시킴

https://airflow.apache.org/docs/

Documentation



c. Task & Task Instance

• Task : 데이터 파이프라인에 존재하는 Operator를 의미
  • Operator를 실행하면 Task가 됨
• Task Instance
  • 데이터 파이프 라인이 Trigger되어 실행될 때 생성된 Task를 Task Instance라고 함
  • 태스크 실행 순서 정의
    • 오른쪽 시프트 연산자(binary right shift operator), 즉 rshift(>>)를 사용하여 태스크의 의존성 정의함

Task1 >> Task2 >> Task3
[Task1, Task2] >> Task3

• Task VS Operator
  • 사용자 관점에서는 두 용어를 같은 의미지만 Task는 작업의 올바른 실행을 보장하기 위한 Manager임
  • 사용자는 Operator를 사용해서 수행할 작업에 집중하며, Airflow는 태스크를 통해 작업을 올바르게 실행함

→  사용자는 각 환경별 작업이 잘 이루어지는지 확인하기 위해서 Operator내 코드를 구성하는데에 집중하고, Airflow는 각 Operator 내의 구성 요소들이 전부 잘 맞아야 작업이 이루어지는 형태의 차이로 보임

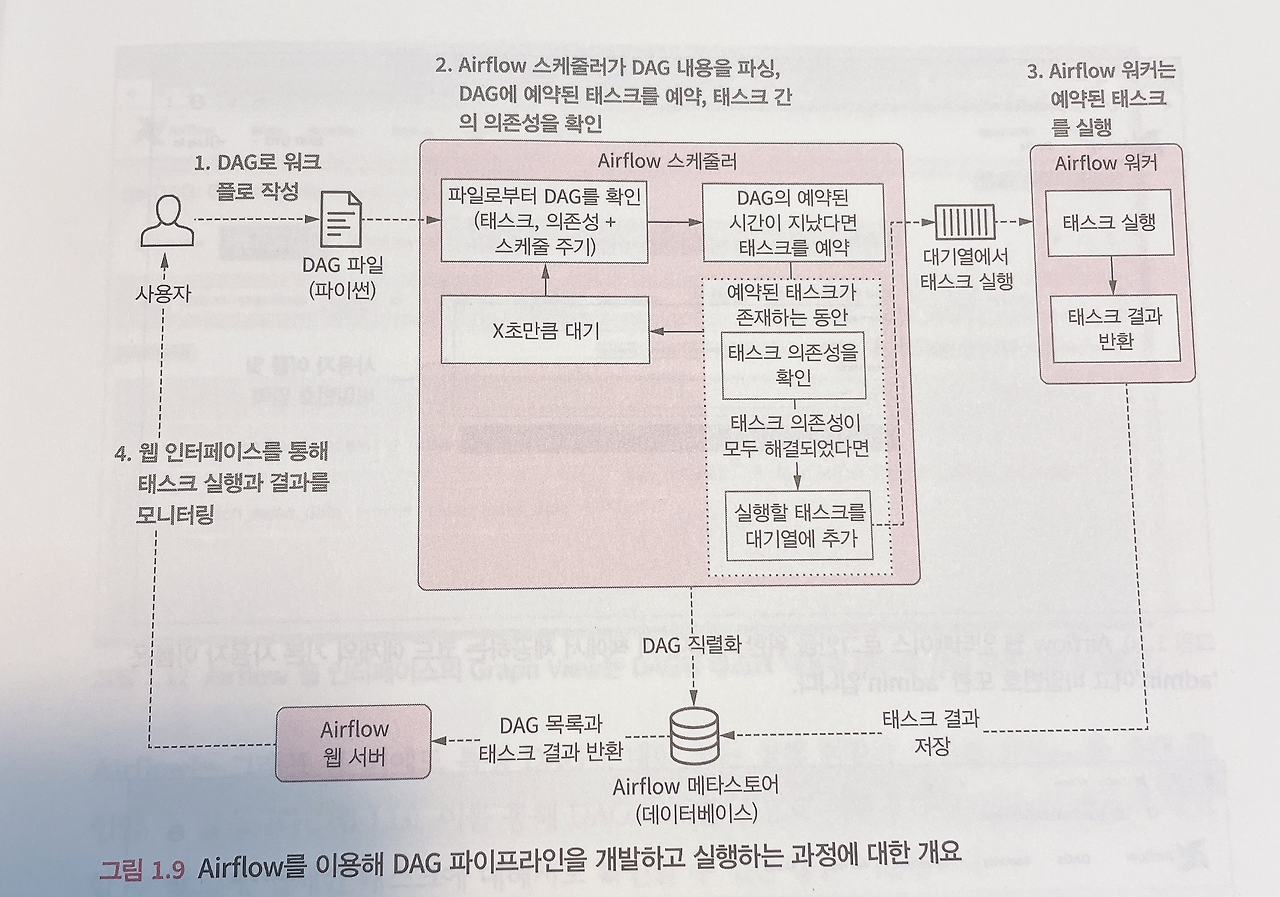

2) Airflow component

• 에어플로우는 웹서버, 스케쥴러, metasore, Executor, Worker로 크게 5개의 기본 구성으로 이루어져 있음
  • 웹서버 : 웹 대시보드 UI로 스케줄러에서 분석한 Dag를 시각화하고 DAG 실행과 결과를 확인할수 있는 인터페이스를 제공함
  • 스케줄러: DAG를 분석하고 현재 시점에서 Dag의 스케줄이 지난 경우 airflow worker에 DAG의 태스크를 예약함
  • Worker : 예약된 태스크를 실제로 실행시키는 것
  • Metastore : 에어플로우에 있는 Dag, Task등의 메타데이터 관리
  • Executor : 태스크가 어떻게 실행되는지 정의

출처 : Apache Airflow 기반의 데이터 파이프라인





3) Airflow 기본 동작 원리

1. 유저가 새로운 Dag를 작성 →  Dags Foolder 안에 py 파일 배치

2. Web Server와 Scheuler가 파싱하여 읽어옴

3. Scheduler가 Metastore를 통해 DagRun 오브젝터를 생성함

* DagRun은 사용자가 작성한 Dag의 인스턴스임 *DagRun Status : Running

4. 스케줄러는 Task Instance Object를 스케줄링 함 *DagRun object의 인스턴스임

5. 트리거가 상황이 맞으면 Scheduler가 Task Instance를 Executor로 보냄

6. Exeutor는 Task Instance를 실행시킴

7. 완료 후 → MetaStore에 완료했다고 보고함

* 완료된 Task Instance는 DagRun에 업데이트 됨, Scheduler는 Dag 실행이 완료되었는지 Metastore를 통해 확인 후에 DagRun의 생태를 완료로 바꿈. DagRun Status: Completed

8. Metastore가 Webserver에 업데이트해서 사용자도 확인



3. Airflow 장단점

---

1. 장점

• 파이썬 코드를 이용하여 파이프라인을 구현하므로 파이썬 언어에서 구현할 수 있는 대부분의 방법을 사용하여 복잡한 커스텀 파이프라인을 만들수 있음
  • 확장성 - 파이썬 기반으로 쉽게 확장 가능하고 다양한 시스템과 통합이 가능
    • 다양한 유형의 DB, Cloud Service 등 통합 가능
• 데이터 인프라 관리, 데이터 웨어하우스 구축, 머신러닝/분석/실험에 데이터 환경 구성에 유용함
• 에어플로우의 스케줄링 기능으로 DAG에 정의된 특정 시점에 트리거 할 수 있을 뿐만 아니라 최종 시점과 예상되는 다음 스케줄 주기를 상세하게 알려줌
• 백필 기능을 사용하면 과거 데이터를 손쉽게 재처리할 수 있기에 코드를 변경후 재생성이 필요한 데이터 재처리가 가능함

2. 단점

• 파이썬 경험이 없는 경우 DAG 구성의 어려움이 있을 수 있음
• 초기 설치는 간단해 보일지라도 작은 환경 변화에도 작동에 오류가 나는 경우가 있어 롤백하는 경우가 꽤 있음.

3. 주의사항

• Data Streaming Solution 적용하기엔 적합하지 않음
  • 초단위의(그 이하)데이터 처리가 필요한 경우에 사용하기에는 부적절함
  • 에어플로우는 반복적이거나 배치 태스크를 실행하는 기능에 초점이 맞춰져 있음
• Data Processing Framework(like Flink,Spark,Hadoop,etc ...) 로 사용하는 것은 부적절함
  • 데이터 프로세싱 작업에 최적화 되어있지 않아서 매우 느림
  • 경우에 따라 메모리 부족으로 작업이 진행되지 않을 수도 있음
    • →  SparkSubmitOperator와 같은 Operator를 이용하여, 데이터 프로세싱은 Spark와 같은 외부 Framework로 처리
  • 파이프라인 규모가 커지면 파이썬 코드가 굉장히 복잡해 질 수 있음 →  초기 사용 시점에 엄격한 관리를 해야함
